در صنعت ساخت و ساز بتنی، دقت و استحکام اتصالات قالب بندی نقشی حیاتی در کیفیت نهایی سازه ایفا می‌کند. در میان انبوه تجهیزات قالب بندی و متعلقات قالب بندی، بولت قالب بندی به عنوان یکی از مهم‌ترین و پرکاربردترین اجزا شناخته می‌شود. این قطعه، ستون فقرات اتصالات در بسیاری از قالب بندی بتن است و وظیفه تحمل فشارهای عظیم بتن تازه و حفظ پایداری قالب را بر عهده دارد. از دیوارهای بلند گرفته تا فونداسیون‌های سنگین، حضور بولت‌های با کیفیت، تضمین‌کننده ایمنی و دقت ابعادی است. این مقاله جامع از سازه گستر مدحت، به بررسی عمیق بولت قالب بندی، انواع آن، کاربردها، ابعاد و مشخصات فنی، و راهنمای خرید آن می‌پردازد.
بولت قالب بندی چیست؟
بولت قالب بندی، یک میله فلزی رزوه‌دار است که به عنوان یک عضو کششی، برای اتصال و محکم کردن دو سمت قالب‌های مقابل یکدیگر در سیستم قالب بندی بتن استفاده می‌شود. این قطعه، نیروی فشاری بتن ریزی را که سعی در باز کردن قالب‌ها دارد، خنثی کرده و پایداری و یکپارچگی سیستم کفراژبندی را تضمین می‌کند.
بولت قالب بندی در واقع یک میله فولادی است که در طول خود دارای رزوه میباشد. این رزوه امکان اتصال مهره‌ها و سایر متعلقات را فراهم می‌کند تا بتوان فشار لازم را برای نگهداری قالب‌ها اعمال کرد. بولت‌ها را می‌توان به عنوان “فاصله نگهدار” نیز شناخت، زیرا فاصله مشخصی را بین دو قالب حفظ می‌کنند.
اجزای اصلی سیستم بولت‌گذاری
میله بولت: بخش اصلی و رزوه‌دار که از داخل قالب بتن و بتن عبور می‌کند.
- مهره بولت: قطعه‌ای که روی رزوه بولت بسته می‌شود تا اتصال را محکم کند (مانند مهره بولت ۱۶ یا مهره بولت ۲۲).
- واشر کاس: قطعه‌ای که زیر مهره قرار می‌گیرد تا فشار را در سطح وسیع‌تری توزیع کند و از آسیب به قالب جلوگیری نماید.
- مخروطی (واتر استاپ): در برخی موارد (به خصوص در دیوارهای آب‌بند)، برای جلوگیری از نشت آب و شیره بتن از محل عبور بولت استفاده می‌شود.
انواع بولت قالب بندی
بولت قالب‌بندی در انواع مختلفی تولید می‌شود که هر کدام برای کاربردهای خاصی در قالب بندی بتن مناسب هستند. همچنین، متعلقات متنوعی با بولت‌ها همراه می‌شوند تا عملکرد آن‌ها را تکمیل کنند.
بولت‌های تمام رزوه
بولت تمام رزوه، میله‌ای است که تمام طول آن دارای رزوه میباشد. این ویژگی انعطاف‌پذیری بالایی در تنظیم طول و محل اتصال فراهم می‌کند. این نوع بولت‌ها از حرکت قالب‌ها هنگام بتن ریزی جلوگیری می‌کنند و فشار نیروی هیدرواستاتیک بتن را مهار می‌کنند.
بولت‌های دو سر رزوه
بولت دو سر رزوه نیز برای اتصال دو وجه روبروی قالب بتن استفاده می‌شود. تفاوت اصلی آن با بولت تمام رزوه این است که رزوه تنها در دو سر بولت (معمولاً به طول ۲۵ سانتی‌متر از هر طرف) وجود دارد و نه در تمام طول آن. این بولت‌ها در قالب بندی دیوارهای برشی و دیوارهای یک طرفه و دو طرفه کاربرد دارند.
بولت عصایی
بولت عصایی، نوعی بولت با شکل ظاهری عصا است که برای اتصال سولجرها (پشت‌بندهای عمودی) به لوله‌های پشت‌بند افقی (مانند لوله‌های داربستی) استفاده می‌شود. این بولت‌ها به عنوان گیره سولجر نیز شناخته می‌شوند و در قالب بندی دیوار برای نگهداری و تثبیت سولجرها به کار می‌روند.
تسمه بولت: جایگزینی برای بولت در دیوارهای برشی
این محصول یه با نام های مختلفی مانند تسمه قالب ، بولت تسمه ای ،تسمه بلت نامیده می شود. در گذشته برای قالب‌بندی دیوار برشی با قالب‌بتن برای مهار فشار بتن به قالب و جلوگیری از باز شدن قالب از بولت تمام رزوه مهره خروسکی و واشر استفاده میشد که از سوراخ های مرکز قالب عبور میکرد و توسط سولجر و یا لوله داربست به عنوان سازه پشتیبان قالب ها مهار میشد که باعث پائین امدن سرعت اجرا میشد. ولی امروزه از تسمه قالب بجای بلت استفاده می‌شود. که در بین دو قالب فلزی روبروی هم در زمان بستن قالب های دیوار برشی و یا ستون‌های با ابعاد بزرگ همراه با پین و گوه به لبه قالب‌ها متصل می‌شود. در مواقعی که برای قالب‌بندی دیوار برشی از قالب‌های سوراخ دار استفاده نمی‌شود برای اتصال دو پنل قالب از تنگ تسمه‌ای یا بولت تسمه‌ای استفاده می‌شود .
کلیپس بولت قالب‌بندی
کلیپس‌ها یا گیره‌ها، از تجهیزات مهم مربوط به قالب‌بندی هستند که وظیفه تامین ثبات پشت‌بندهای افقی و اتصال آن‌ها به یکدیگر را بر عهده دارند. کلیپس‌های قالب بندی در انواع مختلفی مانند کلیپس لوله به لوله، گیره بلند و گیره لوله به قلاب تولید می‌شوند.
مهره‌های بولت
مهره‌ها، اجزای جدایی‌ناپذیر سیستم بولت‌گذاری هستند که برای محکم کردن اتصال روی رزوه بولت بسته می‌شوند.
مهره بولت ۱۶ و مهره بولت ۲۲: این اعداد به قطر بولت (بر حسب میلی‌متر) که مهره روی آن بسته می‌شود، اشاره دارند.

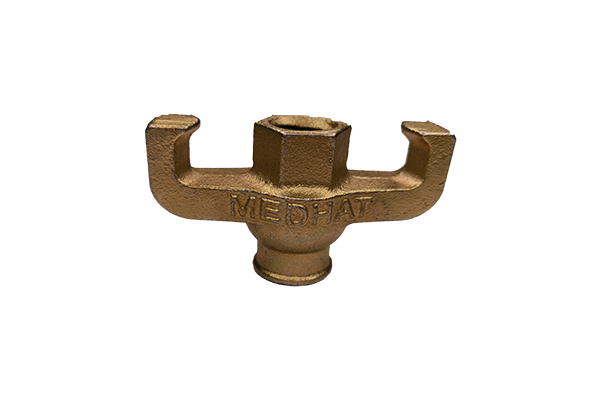

مهره خروسکی (مهره بالدار یا پروانه‌ای): این مهره‌ها دارای باله‌هایی هستند که امکان سفت کردن و باز کردن آن‌ها را بدون نیاز به آچار و تنها با دست فراهم می‌کنند که در سرعت مونتاژ و دمونتاژ قالب بندی بسیار مؤثر است.
مهره سه پر فولادی: نوع دیگری از مهره‌های بالدار است که برای سهولت در بستن و باز کردن با دست طراحی شده است.
واشر کاس و مخروطی: محافظت و آب‌بندی اتصالات بولت
این متعلقات نیز نقش مهمی در عملکرد صحیح سیستم بولت‌گذاری دارند:
واشر کاس (واشر بشقابی یا سه‌پر): این واشرها زیر مهره قرار می‌گیرند و با توزیع یکنواخت فشار مهره بر روی سطح قالب، از آسیب دیدن قالب جلوگیری کرده و به پایداری اتصال کمک می‌کنند.
مخروطی: قطعه‌ای مخروطی شکل که در محل عبور بولت از قالب قرار می‌گیرد. وظیفه اصلی آن آب‌بندی محل عبور بولت و جلوگیری از خروج شیره بتن است.
کاربرد های بولت قالب بندی
بولت قالب بندی به دلیل استحکام و کارایی بالا، در طیف وسیعی از پروژه‌های عمرانی و برای قالب بندی المان‌های مختلف بتنی کاربرد دارد.
مهار قالب‌های بتنی
بولت‌ها برای مهار کردن و ثابت نگه داشتن دو سمت قالب بتن در مقابل یکدیگر به کار می‌روند. این امر به ویژه در اجرای دیوارهای برشی، ستون‌ها و سایر سازه‌هایی که نیاز به حفظ ابعاد دقیق دارند، حیاتی است.
پیشگیری از تغییر شکل قالب
با تحمل فشارهای جانبی عظیم ناشی از بتن ریزی، بولت‌ها از هرگونه تغییر شکل، شکم دادن یا باز شدن قالب‌ها جلوگیری می‌کنند. این ویژگی به خصوص در زمان‌هایی که فشار بتن بالا است، اهمیت دوچندانی پیدا می‌کند.
سرعت و کارایی نصب
سیستم بولت‌گذاری (به ویژه با مهره‌های سریع‌بند مانند مهره خروسکی) امکان نصب و تعویض آسان و سریع قطعات قالب بندی را فراهم می‌کند. این کارایی بالا به کاهش زمان مونتاژ و دمونتاژ قالب‌ها و در نتیجه تسریع روند کلی پروژه کمک می‌کند.
مقاومت در برابر فشار جانبی
بولت‌ها به طور خاص برای مقابله با فشار هیدرواستاتیک بتن تازه طراحی شده‌اند. آن‌ها دو طرف قالب فلزی بتن را محکم به هم متصل کرده و از جابجایی یا فاصله گرفتن قالب‌ها در اثر این فشار جلوگیری می‌کنند و پایداری قالب‌ها را حفظ می‌کنند.
افزایش دقت در قالب‌بندی
با حفظ فاصله دقیق بین دو سطح قالب، بولت‌ها نقش مهمی در افزایش دقت ابعادی المان بتنی نهایی دارند. این امر موجب می‌شود قالب‌ها در جای دقیق و صحیح خود قرار بگیرند و از تغییر شکل یا جابجایی ناخواسته جلوگیری شود.
استفاده در قالب بندی دیوار، ستون و فونداسیون

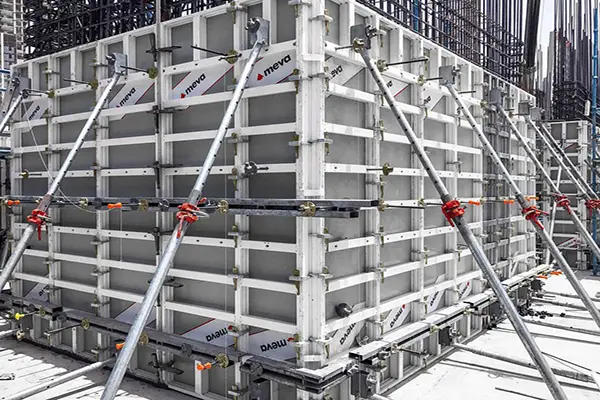

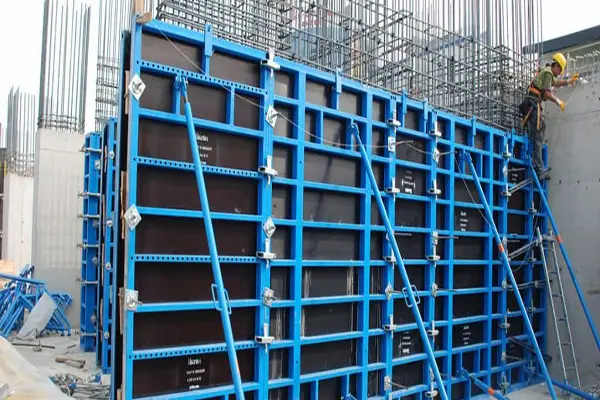

اصلی‌ترین کاربرد بولت قالب بندی در قالب بندی دیوار و قالب بندی ستون است. در دیوارهای بتنی، بولت‌ها برای اتصال دو سمت قالب به یکدیگر و حفظ فاصله دقیق بین آن‌ها استفاده می‌شوند. در قالب بندی ستون نیز، بولت‌ها به همراه مهره‌ها و واشرها، قطعات قالب را به هم محکم می‌کنند. بولت قالب بندی همچنین در قالب بندی فونداسیون‌های نواری و گسترده، برای نگهداری قالب‌های جانبی و اطمینان از ابعاد دقیق فونداسیون به کار می‌رود. بولت‌ها به طور گسترده در قالب فلزی بتن و سیستم‌های قالب مدولار استفاده می‌شوند. این انواع قالب بتن به دلیل تکرارپذیری و سرعت بالا، نیازمند اتصالات قوی و قابل اعتمادی مانند بولت‌ها هستند.
نقش بولت در قالب بندی سازه‌های خاص (تونل، سد، مخازن)
علاوه بر کاربردهای عمومی، بولت‌ها نقش حیاتی در قالب بندی سازه‌های خاص مانند مخازن آب، سدها، تونل‌ها و پایه‌های پل‌ها ایفا می‌کنند. در این سازه‌ها، بولت‌ها نه تنها به حفظ پایداری و شکل‌دهی دقیق بتن کمک می‌کنند، بلکه در سازه‌های آب‌بند، نقش مهمی در جلوگیری از نشت آب از محل عبور خود دارند.
ابعاد و مشخصات بولت قالب بندی
کیفیت بولت قالب بندی مستقیماً بر ایمنی، دقت و دوام قالب بندی بتن تأثیر می‌گذارد. سازه گستر مدحت با تکیه بر دانش فنی و فرآیندهای تولید پیشرفته، بولت‌هایی با مشخصات فنی برجسته تولید می‌کند.
جنس و متریال
بولت قالب بندی باید از فولاد با استحکام کششی و برشی بالا ساخته شود تا بتواند فشارهای عظیم بتن را تحمل کند. بولت‌ها معمولاً از میلگرد ۱۶ میلی‌متری تولید می‌شوند، اما برای پروژه‌های خاص (مانند قالب بندی تونل یا قالب های لارج پنل) از میلگرد ۲۲ میلی‌متری نیز استفاده می‌شود. سازه گستر مدحت از بهترین گریدهای فولاد برای تولید بولت‌ها استفاده می‌کند که دوام و مقاومت آن‌ها را در برابر خمش، کشش و سایش تضمین می‌کند.
دقت در رزوه و ابعاد
کیفیت رزوه بولت و مهره آن بسیار مهم است. رزوه دقیق و بدون نقص، امکان سفت کردن کامل مهره و ایجاد یک اتصال محکم و بدون لقی را فراهم می‌کند. دقت ابعادی در طول و قطر بولت نیز برای سازگاری با انواع قالب بتن و سهولت در نصب ضروری است. بولت‌های تمام رزوه در طول‌های ۷۰ تا ۴۰۰ سانتی‌متر تولید می‌شوند و ابعاد بولت‌های عصایی معمولاً ۴۰ تا ۶۰ سانتی‌متر است.
پوشش محافظ و دوام بالا
برای افزایش طول عمر بولت قالب بندی و مقاومت آن در برابر زنگ‌زدگی و خوردگی در محیط‌های کارگاهی، بولت‌ها با پوشش‌های محافظ مناسب (مانند گالوانیزه یا رنگ‌های صنعتی مقاوم) عرضه می‌شوند. این پوشش‌ها به دوام و قابلیت استفاده مجدد بولت در پروژه‌های متعدد کمک می‌کنند.
نقش واحد ریخته‌گری سازه گستر مدحت در تولید بولت
سازه گستر مدحت با بهره‌گیری از واحد ریخته گری پیشرفته خود، قادر به تولید بولت‌ها و متعلقات آن‌ها با بالاترین کیفیت و دقت است. فرآیندهای تولید در این واحد، تحت نظارت دقیق مهندسین متخصص انجام می‌شود تا اطمینان حاصل شود که هر قطعه دارای خواص مکانیکی مطلوب و مطابق با استانداردهای بین‌المللی است. این توانمندی تولید داخلی، تضمین‌کننده کیفیت و دسترسی پایدار به محصولات است.
قیمت بولت قالب بندی
قیمت بولت قالب بندی به عواملی چون جنس و کیفیت فولاد، قطر و طول بولت، ننوع رزوه، پوشش محافظ (رنگ یا گالوانیزه)، و نوسانات بازار مواد اولیه (مانند قیمت میلگرد) بستگی دارد. بولت‌های بزرگتر و با مقطع بیشتر، معمولاً قیمت بالاتری دارند. برای اطلاع از قیمت روز بولت قالب بندی و دریافت پیش‌فاکتور، لازم است با بخش فروش سازه گستر مدحت تماس حاصل فرمایید.
خرید بولت قالب بندی
انتخاب بولت قالب بندی با کیفیت از یک تولیدکننده معتبر، تضمین‌کننده ایمنی کارگاه، دقت در اجرا و صرفه‌جویی در هزینه‌های بلندمدت پروژه شماست. سازه گستر مدحت با سابقه درخشان در تولید تجهیزات قالب بندی، بولت‌ها و متعلقات آن را با بالاترین استانداردها تولید و عرضه می‌کند.
چرا بولت قالب بندی سازه گستر مدحت؟
تولیدکننده مستقیم: سازه گستر مدحت به عنوان تولیدکننده اصلی، محصولات خود را با کنترل کیفیت دقیق و بدون واسطه عرضه می‌کند.
کیفیت تضمین شده: استفاده از مواد اولیه مرغوب و فرآیندهای تولید پیشرفته در واحد ریخته‌گری شرکت، تضمین‌کننده استحکام، دوام و دقت ابعادی بولت‌ها و متعلقات آن‌هاست.
تنوع محصول: ارائه انواع بولت‌ها و مهره‌ها (مانند مهره بولت ۱۶ و مهره بولت ۲۲، مهره خروسکی) برای پوشش نیازهای مختلف پروژه‌ها.
مشاوره تخصصی: تیم فنی ما آماده ارائه مشاوره رایگان برای انتخاب نوع و تعداد بولت مناسب برای پروژه شماست.
قیمت رقابتی: با حذف واسطه‌ها، محصولات با کیفیت را با قیمتی مناسب و رقابتی به دست شما می‌رسانیم.
برای استعلام قیمت و خرید قالب بتن و بولت‌های مورد نیاز خود، می‌توانید با کارشناسان فروش سازه گستر مدحت تماس بگیرید. تیم ما آماده پاسخگویی به سوالات شما و ثبت سفارشات در کوتاه‌ترین زمان ممکن است.
