انواع سقف ساختمان: راهنمای کامل + مزایا، معایب و کاربردها

انواع سقف ساختمانی

سقف، به عنوان یکی از اجزای حیاتی هر سازه، نقشی فراتر از یک پوشش ساده ایفا می‌کند. این عنصر کلیدی، بار اصلی ساختمان را تحمل کرده، عایق حرارتی و صوتی را فراهم می‌آورد و در نهایت، زیبایی و هویت معماری بنا را تعریف می‌کند. در دنیای امروز، با پیشرفت روزافزون تکنولوژی و مواد ساختمانی، شاهد تنوع بی‌نظیری در انواع سقف‌های ساختمانی هستیم. از سقف‌های سنتی و رایج مانند سقف دال بتنی و سقف تیرچه بلوک که همواره به دلیل استحکام و مقرون‌به‌صرفگی مورد توجه بوده‌اند، تا سقف‌های مدرن و نوآورانه‌ای همچون سقف وافل که با طراحی خاص خود، سبکی و زیبایی را به سازه هدیه می‌دهد، هر کدام ویژگی‌ها و کاربردهای منحصربه‌فردی دارند. علاوه بر این، اجرای صحیح سقف‌ها، مستلزم رعایت نکات فنی و استفاده از تجهیزات و متعلقات قالب بندی است. در این مقاله، قصد داریم با نگاهی جامع و کاربردی، به بررسی انواع سقف ساختمانی بپردازیم و شما را در انتخاب بهترین گزینه برای پروژه‌های ساختمانی‌تان راهنمایی کنیم.

انواع سقف ساختمان

سقف‌ها، علاوه بر وظیفه تحمل بار و ایجاد پوشش، تأثیر بسزایی در زیبایی، عایق‌بندی و ایمنی ساختمان دارند. در ادامه به بررسی انواع سقف‌های پرکاربرد و رایج در صنعت ساختمانی می‌پردازیم

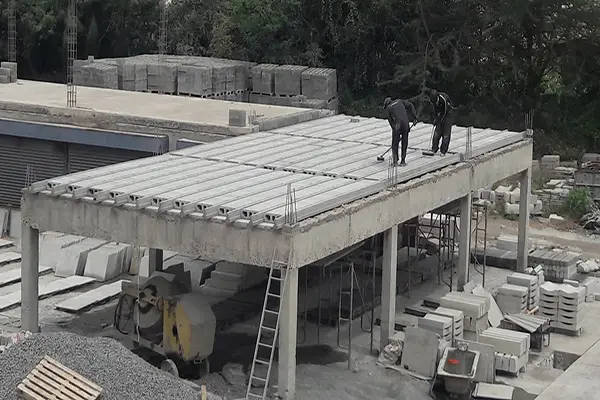

سقف تیرچه بلوک

سقف تیرچه بلوک، که به عنوان سقف دنده‌دار یک طرفه نیز شناخته می‌شود، یکی از پرکاربردترین انواع سقف‌های ساختمانی در ایران است. این نوع سقف، به دلیل مزایای متعدد خود، از جمله سهولت اجرا، هزینه مناسب و عایق‌بندی مناسب، در بسیاری از ساختمان‌های مسکونی، تجاری و اداری مورد استفاده قرار می‌گیرد.

سقف تیرچه بلوک

اجزای تشکیل‌دهنده سقف تیرچه بلوک

  • تیرچه: تیرچه‌ها، اعضای پیش‌ساخته‌ای هستند که از بتن و میلگردهای فولادی تشکیل شده و نقش اصلی باربری سقف را بر عهده دارند.
  • بلوک: بلوک‌ها، قطعاتی سبک از جنس سیمان، سفال یا یونولیت هستند که بین تیرچه‌ها قرار گرفته و فضای خالی بین آن‌ها را پر می‌کنند.
  • بتن پوششی: بتن پوششی، لایه‌ای از بتن است که بر روی تیرچه‌ها و بلوک‌ها ریخته شده و یکپارچگی سقف را تأمین می‌کند.
  • میلگردهای حرارتی: میلگردهای حرارتی، شبکه‌ای از میلگردها هستند که در بتن پوششی قرار گرفته و از ایجاد ترک‌های ناشی از تغییرات دما جلوگیری می‌کنند.
  • کلاف میانی: کلاف میانی به جهت استحکام بیشتر و مقاومت در برابر نیرو های جانبی استفاده می شود.
  • آرماتورهای منفی: این میلگرد ها در نقاطی که امکان تحمل نیروی کششی وجود دارد استفاده می شود.

مراحل اجرای سقف تیرچه بلوک

  1. تهیه و نصب تیرچه‌ها: تیرچه‌ها با فواصل مشخص و بر اساس نقشه‌های اجرایی، بر روی تیرهای اصلی ساختمان قرار می‌گیرند.
  2. چیدمان بلوک‌ها: بلوک‌ها بین تیرچه‌ها چیده شده و فضای خالی بین آن‌ها را پر می‌کنند.
  3. قرار دادن میلگردهای حرارتی: میلگردهای حرارتی بر روی بلوک‌ها و در بین تیرچه‌ها قرار می‌گیرند.
  4. بتن‌ریزی: بتن پوششی بر روی تیرچه‌ها و بلوک‌ها ریخته شده و پس از گیرش، سطح نهایی سقف را تشکیل می‌دهد.
  5. نگهداری و عمل آوری: سطح بتن ریخته شده باید به مدت معینی عمل آوری شود.

مزایا و معایب سقف تیرچه بلوک:

مزایا:

  • سهولت اجرا و سرعت بالا
  • هزینه مناسب نسبت به سایر انواع سقف‌ها
  • عایق‌بندی حرارتی و صوتی مناسب
  • وزن سبک‌تر نسبت به سقف‌های بتنی یکپارچه

معایب:

  • محدودیت در دهانه‌های بلند
  • نیاز به اجرای دقیق و اصولی
  • محدودیت در ایجاد بازشوهای بزرگ

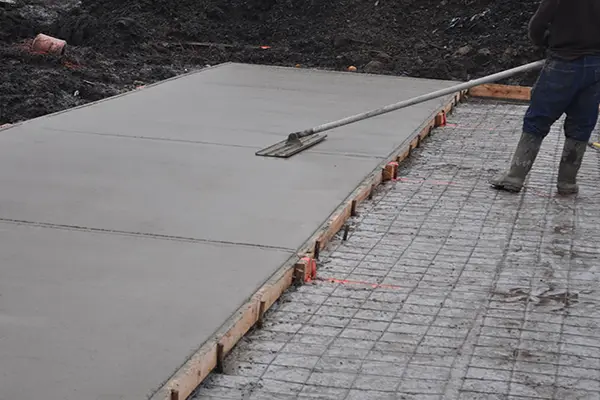

سقف دال بتنی

سقف دال بتنی، یکی از انواع سقف‌های بتنی مسلح است که به دلیل یکپارچگی، استحکام بالا و قابلیت تحمل بارهای سنگین، در ساخت سازه‌های مدرن، به ویژه ساختمان‌های بلندمرتبه، پل‌ها و پارکینگ‌ها، کاربرد فراوانی دارد. این نوع سقف، به دلیل مزایای متعدد خود، جایگاه ویژه‌ای در صنعت ساخت و ساز پیدا کرده است.

سقف دال بتنی

انواع دال بتنی

  • دال تخت (Flat Slab)

در این نوع دال، سقف مستقیماً بر روی ستون‌ها قرار می‌گیرد و نیازی به تیر فرعی نیست.

این نوع دال، سرعت اجرای بالایی دارد و فضای داخلی ساختمان را باز و یکپارچه می‌کند.

  • دال مجوف (Waffle Slab)

این نوع دال، دارای حفره‌های منظم در سطح زیرین خود است که باعث کاهش وزن سقف و افزایش دهانه مجاز می‌شود.

دال مجوف، در سازه‌هایی با دهانه‌های بلند و بارهای سنگین، کاربرد دارد.

  • دال بتنی یک طرفه و دال بتنی دو طرفه:

این دال ها بر اساس نحوه انتقال بار دسته بندی می شوند.

انواع دیگری نیز بر اساس نوع و تکنیک ساخت وجود دارند مانند: دال بتنی پیش تنیده و دال بتنی پس تنیده.

مراحل اجرای سقف دال بتنی

  1. قالب بندی: قالب بندی دقیق و اصولی، نقش مهمی در کیفیت نهایی سقف دارد.
  2. آرماتوربندی: میلگردهای فولادی، مطابق با نقشه‌های اجرایی، در داخل قالب‌ها قرار می‌گیرند.
  3. بتن‌ریزی: بتن با کیفیت مناسب، در داخل قالب‌ها ریخته شده و پس از گیرش، سطح نهایی سقف را تشکیل می‌دهد.
  4. نگهداری و عمل آوری: سطح بتن ریخته شده، به مدت معینی، با استفاده از روش‌های مناسب، نگهداری و عمل آوری می‌شود.

مزایا و معایب سقف دال بتنی

مزایا:

  • استحکام و مقاومت بالا در برابر بارهای سنگین
  • یکپارچگی و صلبیت بالای سقف
  • قابلیت اجرای دهانه‌های بلند
  • مقاومت بالا در برابر آتش سوزی
  • عمر مفید طولانی

معایب:

  • وزن بالا نسبت به سایر انواع سقف‌ها
  • هزینه اجرای نسبتاً بالا
  • نیاز به اجرای دقیق و تخصصی

سقف های دال بتنی به دلیل استحکام بسیار بالا و عملکرد لرزه ای مناسب در بین طراحان سازه طرفداران بسیاری دارد.

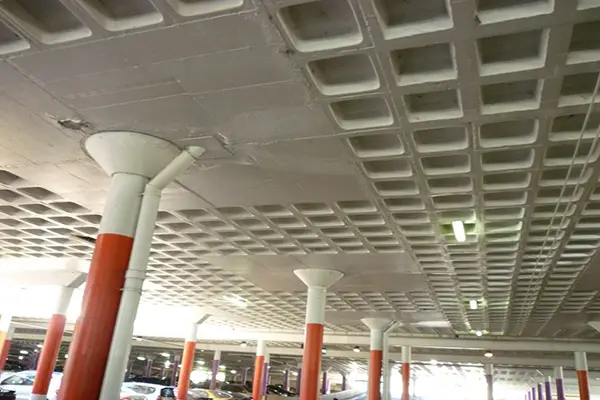

سقف وافل: سبکی و زیبایی در معماری مدرن

سقف وافل، با ظاهر مشبک و منحصر به فرد خود، یکی از نوآورانه‌ترین انواع سقف‌های بتنی است که در سال‌های اخیر، به دلیل مزایای متعدد و زیبایی خاص خود، در معماری مدرن جایگاه ویژه‌ای پیدا کرده است. این نوع سقف، با حذف بتن ناکارآمد در قسمت‌های کششی، ضمن کاهش وزن سازه، زیبایی و جلوه‌ای خاص به فضا می‌بخشد.

سقف وافل

ویژگی‌ها و مزایای سقف وافل

  • کاهش وزن سازه: حذف بتن ناکارآمد باعث کاهش قابل توجه وزن سقف می‌شود.
  • دهانه‌های بلند: امکان ایجاد دهانه‌های بلندتر نسبت به سقف‌های سنتی، بدون نیاز به ستون‌های میانی.
  • زیبایی و جلوه بصری: ظاهر مشبک و منحصر به فرد، زیبایی و جلوه‌ای خاص به فضا می‌بخشد.
  • مقاومت بالا: با وجود وزن سبک، از مقاومت بالایی در برابر بارهای ثقلی و جانبی برخوردار است.
  • انعطاف‌پذیری در طراحی: امکان ایجاد طرح‌های متنوع و خلاقانه در معماری.

مراحل اجرای سقف وافل

اجرای این سقف نیازمند دقت در قالب بندی سقف می‌باشد.

  1. قالب‌بندی: قالب‌بندی با استفاده از قالب‌های مخصوص وافل، که حفره‌های مربعی یا مستطیلی را ایجاد می‌کنند.
  2. آرماتوربندی: قرار دادن میلگردهای فولادی در داخل قالب‌ها، مطابق با نقشه‌های اجرایی.
  3. بتن‌ریزی: بتن‌ریزی در داخل قالب‌ها و اطمینان از پر شدن کامل حفره‌ها.
  4. نگهداری و عمل آوری: نگهداری و عمل آوری بتن برای کسب مقاومت نهایی.
  5. قالب برداری: برداشتن قالب‌ها پس از گیرش بتن و نمایان شدن سطح مشبک سقف.

کاربردهای سقف وافل در معماری مدرن

  • سالن‌های بزرگ و دهانه بلند مانند فرودگاه‌ها، سالن‌های ورزشی و تالارها.
  • ساختمان‌های اداری و تجاری با فضاهای باز و یکپارچه.
  • پروژه‌های معماری خاص و مدرن که به زیبایی و جلوه بصری اهمیت می‌دهند.

سقف وافل، با ترکیبی از زیبایی، سبکی و مقاومت، گزینه‌ای ایده‌آل برای سازه‌های مدرن است که به دنبال فضاهای باز، یکپارچه و زیبا هستند.

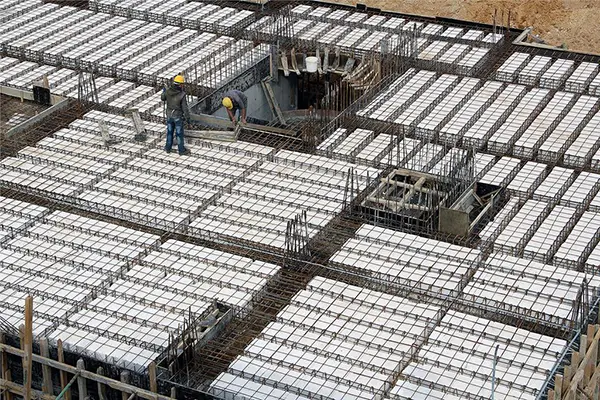

انواع سقف کامپوزیت

سقف‌های کامپوزیت، با ترکیب هوشمندانه فولاد و بتن، به عنوان یکی از انواع سقف سبک مدرن، مزایای بی‌شماری از جمله وزن کم، سرعت اجرای بالا و مقاومت قابل توجه را به ارمغان می‌آورند. این نوع سقف، در سازه‌های مختلفی از جمله ساختمان‌های مسکونی، تجاری و صنعتی، کاربرد گسترده‌ای پیدا کرده است.

سقف کامپوزیت

  • سقف فولادی عرشه فولادی:

در این نوع سقف، از ورق‌های فولادی موج‌دار (عرشه فولادی) به عنوان قالب دائمی و هم‌چنین عضو کششی استفاده می‌شود.

پس از نصب عرشه فولادی و آرماتوربندی، بتن بر روی آن ریخته شده و یک سقف یکپارچه را تشکیل می‌دهد.

  • سقف فولادی روفیکس (Roofix):

در این نوع سقف، از ورق‌های مشبک فولادی (روفیکس) به عنوان قالب دائمی استفاده می‌شود.

روفیکس، علاوه بر نقش قالب، به عنوان آرماتور کششی نیز عمل می‌کند.

این نوع سقف، سرعت اجرای بالایی دارد و نیاز به شمع‌بندی را کاهش می‌دهد.

  • سقف فولادی کرومیت:

سقف تیرچه کرومیت نوعی سقف کامپوزیتی است که از تیرچه های فولادی با جان باز در آن استفاده میشود.

در این نوع سقف از بلوک های سیمانی یا لیکا برای پر کردن فضای بین تیرچه ها استفاده می شود.

مزایای سقف کامپوزیت

  • وزن سبک: کاهش بار مرده ساختمان و افزایش ایمنی در برابر زلزله.
  • سرعت اجرای بالا: صرفه‌جویی در زمان و هزینه‌های اجرا.
  • مقاومت بالا: تحمل بارهای سنگین و مقاومت در برابر نیروهای جانبی.
  • یکپارچگی و صلبیت: ایجاد سقفی یکپارچه و مقاوم.
  • کاهش مصرف بتن: به دلیل استفاده از ورق‌های فولادی به عنوان قالب.
  • امکان ایجاد دهانه‌های بلند: بدون نیاز به ستون‌های میانی.

معایب سقف کامپوزیت

  • هزینه نسبتاً بالا: نسبت به برخی سقف‌های سنتی.
  • نیاز به اجرای تخصصی: برای دستیابی به کیفیت مطلوب.
  • ملاحظات مربوط به خوردگی: در صورت عدم رعایت نکات فنی.
  • به طراحی دقیق محاسبات سازه ای نیاز دارد.

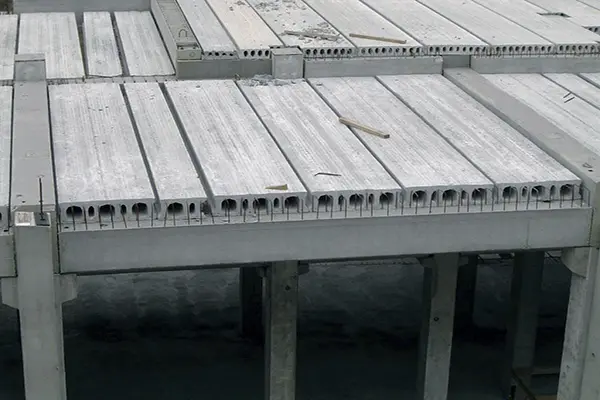

سقف پیش تنیده

سقف پیش تنیده، یک نوع سقف بتنی است که در آن از کابل‌ها یا آرماتورهای فولادی با مقاومت بالا برای ایجاد تنش‌های فشاری دائمی در بتن استفاده می‌شود. این تنش‌های فشاری، مقاومت بتن را در برابر نیروهای کششی افزایش می‌دهند و امکان اجرای دهانه‌های بلندتر و بارهای سنگین‌تر را فراهم می‌کنند.

سقف پیش تنیده

انواع سقف پیش تنیده

  1. سقف پیش تنیده پیش کشیده:

در این روش، کابل‌ها قبل از بتن‌ریزی کشیده می‌شوند و پس از گیرش بتن، رها می‌شوند تا تنش‌های فشاری در بتن ایجاد شود.

  1. سقف پیش تنیده پس کشیده:

در این روش، کابل‌ها پس از بتن‌ریزی کشیده می‌شوند و به بتن متصل می‌شوند تا تنش‌های فشاری در بتن ایجاد شود.

مزایای سقف پیش تنیده

  • دهانه‌های بلند: امکان اجرای دهانه‌های بلندتر نسبت به سقف‌های بتنی معمولی.
  • بارهای سنگین: قابلیت تحمل بارهای سنگین‌تر.
  • ضخامت کمتر: کاهش ضخامت سقف و در نتیجه کاهش وزن سازه.
  • کیفیت بالا: افزایش مقاومت و دوام سازه.
  • کاهش ترک: کاهش ترک‌های بتن به دلیل وجود تنش‌های فشاری.

کاربردهای سقف پیش تنیده

  • پل‌ها
  • ساختمان‌های بلندمرتبه
  • پارکینگ‌ها
  • سالن‌های ورزشی
  • فرودگاه‌ها

معایب سقف پیش تنیده

  • هزینه بالا: هزینه اجرای سقف پیش تنیده نسبت به سقف‌های بتنی معمولی بیشتر است.
  • نیاز به تخصص: اجرای سقف پیش تنیده نیاز به تخصص و تجربه بالایی دارد.

سقف‌های پیش تنیده، با مزایای متعدد خود، گزینه‌ای مناسب برای سازه‌هایی هستند که نیاز به دهانه‌های بلند و بارهای سنگین دارند.

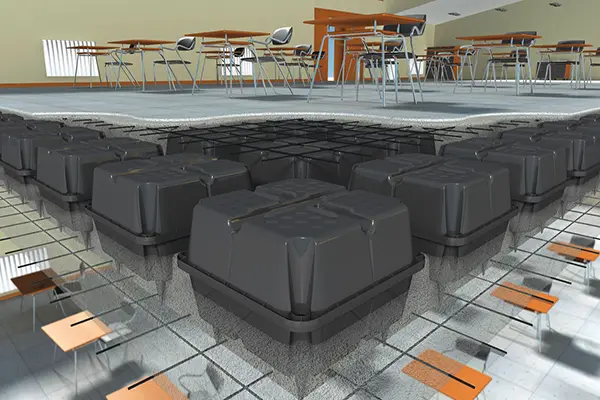

سقف یوبوت

سقف یوبوت، یک نوع سقف بتنی مجوف است که با استفاده از قالب‌های پلاستیکی توخالی (به نام یوبوت) در داخل دال بتنی اجرا می‌شود. این سیستم، باعث کاهش وزن سقف و افزایش دهانه مجاز می‌شود و به عنوان یک راهکار نوین در صنعت ساختمان‌سازی شناخته می‌شود.

سقف یوبوت

ویژگی‌های کلیدی سقف یوبوت

  • حذف بتن ناکارآمد: با استفاده از قالب‌های یوبوت، بتن غیرباربر در مرکز دال حذف می‌شود و در نتیجه، وزن سقف کاهش می‌یابد.
  • دهانه‌های بلند: امکان اجرای دهانه‌های بلندتر نسبت به سقف‌های بتنی معمولی، بدون نیاز به تیرهای میانی.
  • سبکی: کاهش وزن سقف باعث کاهش بار مرده ساختمان و بهبود عملکرد لرزه‌ای می‌شود.
  • عملکرد دوطرفه: سقف یوبوت، عملکرد دوطرفه دارد و بارهای اعمال شده را به صورت متقارن در تمام جهات توزیع می‌کند.
  • عایق صوتی و حرارتی: حفره‌های موجود در دال، عملکرد عایق صوتی و حرارتی سقف را بهبود می‌بخشند.

کاربردهای سقف یوبوت

  • ساختمان‌های مسکونی با دهانه‌های بلند
  • ساختمان‌های تجاری و اداری
  • پارکینگ‌ها
  • سالن‌های ورزشی
  • ساختمان‌های صنعتی

مزایای سقف یوبوت

  • کاهش وزن سازه
  • افزایش دهانه‌های مجاز
  • بهبود عملکرد لرزه‌ای
  • عملکرد عایق صوتی و حرارتی مناسب
  • انعطاف‌پذیری در طراحی معماری

معایب سقف یوبوت

  • هزینه اجرای نسبتاً بالا
  • نیاز به دقت در اجرا و نظارت

سقف یوبوت، با مزایای متعدد خود، یک گزینه مناسب برای سازه‌هایی است که نیاز به دهانه‌های بلند، وزن کم و عملکرد لرزه‌ای مناسب دارند

سقف طاق ضربی

سقف طاق ضربی، یکی از قدیمی‌ترین و سنتی‌ترین انواع سقف در ایران است که هنوز هم در برخی مناطق و ساختمان‌های قدیمی دیده می‌شود. این سقف با استفاده از آجر و ملات گچ و خاک اجرا می‌شود و به دلیل شکل قوسی خود، بار وارده را به تیرهای فرعی منتقل می‌کند.

ویژگی‌های سقف طاق ضربی

  • روش اجرا

در این روش، تیرهای فرعی به موازات یکدیگر و عمود بر پل‌ها نصب می‌شوند.

آجرهای فشاری با استفاده از ملات گچ و خاک به صورت قوسی بین تیرها قرار می‌گیرند.

  • مواد مورد استفاده
    • آجر فشاری
    • ملات گچ و خاک
    • تیرآهن
  • کاربرد
    • بیشتر در ساختمان‌های قدیمی و سنتی
    • در مناطق با دسترسی محدود به مصالح مدرن

مزایای سقف طاق ضربی

  • سهولت اجرا: نیاز به تخصص و تجهیزات پیچیده ندارد.
  • در دسترس بودن مصالح: مصالح مورد استفاده معمولاً در دسترس هستند.
  • هزینه نسبتاً پایین: در مقایسه با برخی سقف‌های مدرن.
  • سرعت اجرای بالا: میتوان در صورت در دسترس بودن کارگران ماهر در مدت زمان مناسب اجرایی نمود.

معایب سقف طاق ضربی

  • وزن زیاد: بار مرده زیادی به ساختمان وارد می‌کند.
  • مقاومت پایین در برابر زلزله: به دلیل عدم یکپارچگی، مقاومت کمی در برابر نیروهای جانبی دارد.
  • عدم امکان عبور تاسیسات: عبور لوله‌ها و سیم‌کشی‌ها از داخل این سقف دشوار است.
  • عدم عایق بندی مناسب: در مقابل حرارت و صوت عایق مناسبی به حساب نمی آید.
