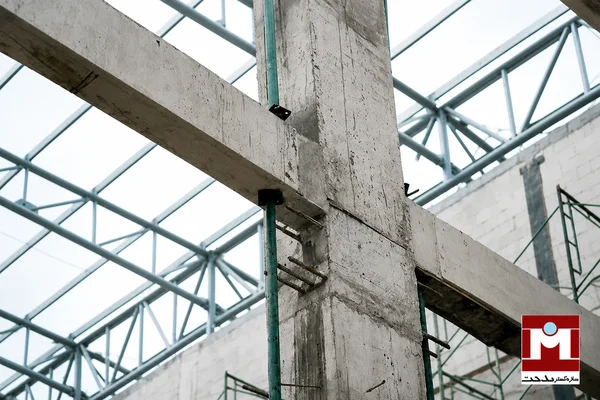

قالب‌بندی تیر بتنی | مراحل، اصول و نکات اجرایی

قالب‌بندی تیر بتنی یکی از مراحل حیاتی در اجرای سازه‌های بتنی است که مستقیماً بر شکل، پایداری و استحکام نهایی تیرها اثر می‌گذارد. در این فرآیند با استفاده از ابزار، تجهیزات بتن‌ریزی و مصالح موقت، بتن تازه در ابعاد و فرم طراحی شده نگه داشته می‌شود تا پیش از سفت‌شدن کامل، شکل و جایگاه آن تثبیت شده و تیر مطابق نقشه‌های مهندسی ساخته شود.

تیرهای بتنی به عنوان بخش‌های اصلی سازه، بار و فشار طبقات یا سقف را به ستون‌ها (قالب‌‎بندی ستون) و دیگر قسمت‌های ساختمان منتقل می‌کنند. به همین دلیل، هر خطا یا نقص در قالب‌بندی می‌تواند مقاومت سازه را کاهش دهد، هزینه‌های تعمیر را افزایش دهد و حتی خطرات ایمنی ایجاد کند.

این مقاله، راهنمایی کامل برای مهندسین، پیمانکاران و فعالان حوزه ساخت و ساز است تا با اصول قالب‌بندی تیر بتنی، انتخاب مصالح مناسب، نکات اجرایی و کنترل کیفیت آشنا شوند. در ادامه، تمام جزئیات فنی و اجرایی را بررسی می‌کنیم تا بتوانید با دقت و اطمینان بیشتری این مرحله مهم را اجرا کنید.

قالب‌بندی تیر بتنی چیست؟

قالب‌بندی تیر بتنی یعنی ساخت چارچوبی موقت و محکم که بتن تازه داخل آن ریخته می‌شود و تا زمان سفت شدن، فرم و ابعاد طراحی‌شده‌اش را دقیق حفظ می‌کند. این چارچوب باید آن‌قدر پایدار باشد که زیر فشار بتن تغییر نکند و در پایان هم بدون خدشه‌دار کردن سطح تیر باز شود.

با توجه به اینکه رویه داخلی قالب با بتن تماس مستقیم دارد، تمیزی و دقت اجرای همین سطح است که کیفیت نهایی تیر را می‌سازد. برای ثبات و بی‌حرکت ماندن مجموعه نیز بدنه قالب با پشت‌بند و مهار تقویت می‌شود و بار آن روی پایه‌ها و شمع‌ها پخش می‌گردد؛ ترکیبی که هم ایمنی کار را بالا می‌برد و هم خروجی را دقیقاً مطابق نقشه تحویل می‌دهد.

انواع قالب‌بندی تیر بتنی

قالب‌بندی تیر بتنی با توجه به نوع پروژه، بودجه، شرایط محیطی و میزان تکرار استفاده، در انواع مختلفی انجام می‌شود که رایج‌ترین آن‌ها شامل قالب‌های چوبی، فلزی و پلاستیکی یا فایبرگلاس است:

• قالب‌بندی چوبی

یکی از قدیمی‌ترین و پرکاربردترین روش‌ها در صنعت ساخت و ساز است. این قالب‌ها معمولاً از تخته‌های سه‌لا یا الوار ساخته می‌شوند و به دلیل وزن سبک و انعطاف‌پذیری بالا، انتخابی مناسب برای پروژه‌های کوچک یا کارگاه‌هایی هستند که سرعت اجرا و هزینه پایین برایشان اولویت دارد.

برش و شکل‌دهی این قالب‌ها به سادگی انجام می‌شود و می‌توان آن‌ها را با ابزارهای معمولی نجاری آماده کرد. با این حال، چوب در برابر رطوبت حساس است و در صورت قرار گرفتن در شرایط جوی نامساعد، ممکن است دچار تغییر ابعاد یا کاهش مقاومت شود. همچنین طول عمر آن نسبت به قالب‌های فلزی یا پلاستیکی کمتر است؛ به همین دلیل استفاده از آن در پروژه‌های بزرگ و تکراری مقرون‌به‌صرفه نیست.

• قالب بندی فلزی

قالب‌بندی فلزی که عمدتاً از فولاد یا آلومینیوم ساخته می‌شود، به دلیل مقاومت بالای خود در برابر فشار بتن و ضربه، گزینه‌ای ایده‌آل برای پروژه‌های بزرگ محسوب می‌شود. این قالب‌ها سطحی صاف و یکنواخت ایجاد می‌کنند و به دلیل طول عمر زیادشان، می‌توان آن‌ها را بارها و بارها استفاده کرد. نقطه ضعف قالب‌های فلزی، وزن بالای آن‌ها است که برای جابه‌جایی و نصب، به تجهیزات مکانیکی و نیروی کار ماهر نیاز دارد.

• قالب‌بندی پلاستیکی یا فایبرگلاس

نسل جدیدی از قالب‌ها را تشکیل می‌دهد که از مواد سبک، مقاوم در برابر رطوبت و با طول عمر مناسب ساخته شده‌اند. این قالب‌ها به دلیل وزن کم و سهولت نصب، سرعت اجرای پروژه را افزایش می‌دهند و به خصوص در مواقعی که نیاز به سطح بتن صاف و بدون نقص وجود دارد، انتخابی عالی هستند. البته، هزینه اولیه این قالب‌ها نسبت به نمونه‌های چوبی بالاتر است؛ اما دوام بیشتر و نگهداری آسان‌تر، در بلندمدت این اختلاف قیمت را جبران می‌کند.

مراحل اجرای قالب‌بندی تیر بتنی

برای اینکه تیر بتنی دقیقاً با فرم و ابعاد دلخواه اجرا شود، قالب‌بندی باید مرحله به مرحله و همراه با کنترل‌های میانی پیش برود. این کار جلوی انحراف، کج شدن یا تغییر وضعیت قالب را می‌گیرد، نشت ملات از درزها را به حداقل می‌رساند و سطحی تمیز و یکنواخت تحویل می‌دهد. رعایت توالی درست و بازبینی هر گام، هم کیفیت را تضمین می‌کند و هم از هزینه‌های اصلاح و دوباره‌کاری بعدی جلوگیری می‌کند.

1. آماده‌سازی محل و زیرسازی

اولین قدم، آماده‌کردن محل کار است. باید اطراف محل تیر را از خاک، نخاله و مصالح اضافی تمیز کنید تا فضای کار ایمن و مرتب باشد. سپس نقاط اصلی را با ریسمان یا تراز لیزری علامت‌گذاری کنید تا محل دقیق نصب قالب مشخص شود. کف محل باید محکم باشد تا بتواند وزن قالب و بتن تازه را تحمل کند. در صورت نرم بودن زمین، بهتر است زیر پایه‌ها تخته یا صفحه فلزی قرار گیرد تا فشار وزن پخش شود و پایه‌ها در زمین فرو نروند. همچنین مسیر عبور کارگران و تخلیه آب باران را در نظر بگیرید تا رطوبت زیر پایه‌ها جمع نشود.

2. نصب پایه‌ها و شمع‌بندی

برای تحمل وزن قالب و بتن تازه، ابتدا شبکه‌ای از پایه‌ها و شمع‌ها نصب می‌شود که بسته به شرایط کار می‌تواند چوبی، فلزی یا از نوع جک‌های قابل‌تنظیم (جک سقفی) باشد. فاصله و آرایش این پایه‌ها بر اساس طول دهانه و وزن بتن تعیین می‌شود تا سازه موقت زیر بار تغییر شکل ندهد. زیر هر پایه صفحه‌ای فلزی یا تخته‌ای محکم می‌گذاریم تا نیرو پخش شود و نشست نقطه‌ای پیش نیاید و بعد، با مهاربندهای افقی و مورب، اجزا را به هم قفل می‌کنیم تا هنگام بتن‌ریزی و تراکم بتن، مجموعه جا به جا نشود. نتیجه این رگلاژ مرحله به مرحله، قالبی است که در تراز می‌ماند و تیری که تمیز، دقیق و مطابق نقشه شکل می‌گیرد.

3. مونتاژ و نصب اجزای قالب

در این مرحله، بدنه قالب تیر که شامل کف و دیواره‌ها است، نصب می‌شود. پنل‌ها باید دقیقاً طبق نقشه در جای خود قرار گیرند و درزها با نوار یا خمیر آب‌بندی پوشانده شوند تا آب بتن نشت نکند. برای جلوگیری از خم شدن قالب زیر فشار بتن، پشت‌بندهای محکم نصب می‌شوند. تمام بست‌ها و گیره‌ها باید سالم و سفت باشند. اگر تیر دارای آرماتور است، فاصله‌نگهدارها باید به درستی نصب شوند تا میلگردها در وسط بتن قرار بگیرند.

4. کنترل نهایی تراز و عمود بودن قالب

پیش از بتن‌ریزی یک کنترل نهایی انجام دهید تا کف قالب کاملاً هم‌سطح باشد و دیواره‌ها عمود بر آن قرار بگیرند. با تراز لیزری یا دستی، هم‌سطحی را چک کنید و با ریسمان و متر، هر کجی احتمالی را اصلاح کنید؛ همین چند میلی‌متر خطا بعداً به لبه‌های نامنظم و کاهش دقت ابعادی تیر تبدیل می‌شود. در دهانه‌های بلند هم طبق نظر طراح می‌توان به قالب کمی «قوس رو به بالا» داد تا تغییرشکل تیر پس از بهره‌برداری جبران شود.

5. روغن‌کاری سطح داخلی قالب

آخرین مرحله قبل از بتن‌ریزی، روغن‌کاری داخل قالب است که باعث می‌شود بتن به قالب نچسبد و بعد از بازکردن قالب، سطح تیر صاف و تمیز باشد. برای این کار از مواد جداکننده مخصوص استفاده می‌شود و باید آن‌ها را به صورت یکنواخت با قلم‌مو، غلتک یا اسپری روی سطح داخلی قالب پخش کرد. دقت کنید که این مواد به میلگردها نرسد تا چسبندگی بتن به فولاد کم نشود.

اصول کلیدی در قالب‌بندی تیر بتنی

در قالب‌بندی تیر بتنی، پیش از هر چیز باید جنس قالب را متناسب با شرایط پروژه و نوع سازه انتخاب کرد؛ چرا که هر نوع قالب ویژگی‌های خاص خود را در مقاومت، وزن و دوام دارد. این قالب‌ها باید توان تحمل فشار بتن تازه را داشته باشند و در طول فرایند بتن‌ریزی دچار تغییر شکل نشوند. برای رسیدن به سطحی صاف و یکدست، بستن کامل درزها اهمیت زیادی دارد تا از نشت آب و ذرات ریز سیمان جلوگیری شود. علاوه بر این، توجه به ضریب انبساط و انقباض مصالح قالب در شرایط آب و هوایی مختلف ضروری است؛ زیرا تغییرات دما می‌تواند باعث تغییر ابعاد و ایجاد ایراد در شکل نهایی تیر شود. رعایت این موارد در کنار نصب دقیق و کنترل‌های مداوم، تضمین‌کننده کیفیت و دوام تیرهای بتنی در طول عمر سازه خواهد بود.

نکات ایمنی در قالب‌بندی تیر بتنی

رعایت نکات ایمنی در قالب‌بندی نه تنها برای حفظ جان نیروهای کار، بلکه برای جلوگیری از آسیب به سازه‌های بتنی و تجهیزات حیاتی است. کارگران باید همیشه از تجهیزات حفاظت فردی مانند کلاه ایمنی، دستکش مقاوم و کفش کار استاندارد استفاده کنند تا خطرات ناشی از سقوط اجسام، بریدگی یا لغزش کاهش یابد.

پیش از آغاز بتن‌ریزی، لازم است تمامی اتصالات قالب، شمع‌ها و مهاربندها به‌دقت بازرسی شوند تا از استحکام و پایداری اطمینان حاصل شود. وجود هرگونه نقصی در این مرحله می‌تواند منجر به تغییر شکل قالب یا بروز حادثه شود. همچنین باید از ورود افراد غیرمتخصص یا بی‌اطلاع به محل نصب و بازکردن قالب جلوگیری شود؛ زیرا حضور آن‌ها نه‌تنها روند کار را مختل می‌کند، بلکه احتمال بروز حادثه را به‌شدت افزایش می‌دهد.

اجرای این موارد، ایمنی کلی پروژه را تضمین کرده و کیفیت نهایی تیر بتنی را نیز ارتقا می‌بخشد.

قالب‌برداری یا باز کردن قالب تیر بتنی

قالب‌برداری یکی از مراحل حساس پس از بتن‌ریزی است که در صورت انجام نادرست می‌تواند به سطح بتن یا حتی مقاومت سازه آسیب بزند. زمان و روش صحیح باز کردن قالب، نقش مهمی در کیفیت نهایی تیر بتنی دارد.

• تعیین زمان مناسب قالب‌برداری

به طور معمول برای تیرها این زمان بین ۷ تا ۱۴ روز است؛ اما دما، رطوبت و نوع بتن از جمله مواردی هستند که می‌توانند آن را تغییر دهند. در شرایط سرد یا استفاده از بتن با مقاومت پایین، باید این زمان را افزایش داد تا مقاومت مورد نظر حاصل شود.

• باز کردن مهاربندها و پشت‌بندها

باز کردن قالب باید تدریجی انجام شود تا از رها شدن ناگهانی و وارد شدن فشار اضافی به تیر جلوگیری شود. ابتدا مهاربندها و پشت‌بندهای کمکی را آزاد کنید و بعد به سراغ جداسازی کامل قالب بروید.

• جدا کردن بدنه قالب

جداسازی باید آهسته و کنترل شده، بدون ضربه یا وارد کردن فشار اهرمی زیاد انجام شود تا لبه‌ها و گوشه‌های بتن آسیب نبیند. در این مرحله از ابزار مناسب استفاده کنید و نیرو را یکنواخت وارد کنید.

• بازبینی سطح بتن

پس از جداسازی قالب، سطح تیر از نظر ترک، فرورفتگی یا لب‌پریدگی بررسی می‌شود. این کار به شناسایی زودهنگام مشکلات و جلوگیری از ادامه کار با سازه معیوب کمک می‌کند.

• تمیزکاری قالب‌ها

بلافاصله پس از باز کردن قالب، بقایای بتن و مواد جداکننده از سطح آن پاک می‌شود. این اقدام باعث می‌شود قالب برای دفعات بعدی آماده و بدون نقص باقی بماند.

• آماده‌سازی برای استفاده مجدد

قالب‌های سالم را باید در محیط خشک و دور از تابش مستقیم خورشید یا رطوبت نگهداری کرد. این کار عمر قالب را افزایش داده و هزینه پروژه را در بلندمدت کاهش می‌دهد.

مشکلات رایج در قالب‌بندی تیر بتنی و راه‌حل‌ها

در قالب‌بندی تیر بتنی، چند ایراد تکراری بیشتر از بقیه دردسر درست می‌کنند. یکی کج‌شدن یا تغییر شکل قالب است؛ معمولاً وقتی فشار جانبی بتن زیاد می‌شود یا اتصالات خوب محکم نشده‌اند. راه‌حلش روشن است: پشت‌بند و مهاربند کافی بزنید و قبل از بتن‌ریزی همه بست‌ها را دوباره سفت کنید.

ایراد بعدی، بیرون زدن آبِ بتن از درزهاست که هم مقاومت تیر را پایین می‌آورد و هم روی سطح حفره می‌اندازد. با آب‌بندی دقیق و پیوسته همه درزها قبل از شروع کار، این مشکل عملاً برطرف می‌شود.

مورد سوم، زبری یا موج‌دار شدن سطح بتن است که بیشتر وقتی پیش می‌آید که ماده جداکننده یکنواخت پخش نشده یا جایی از قلم افتاده باشد. کافی است داخل قالب را تمیز کنید و پیش از ریختن بتن، یک لایه خیلی نازک و یکنواخت از ماده جداکننده بزنید تا سطح تیر صاف و یکدست دربیاید.

هزینه قالب‌بندی تیر بتنی

هزینه قالب‌بندی تیر بتنی تحت تأثیر مجموعه‌ای از عوامل متنوع قرار دارد که هرکدام می‌توانند به طور قابل‌توجهی بر بودجه پروژه اثر بگذارند. جنس قالب یکی از مهم‌ترین این عوامل است؛ قالب‌های چوبی معمولاً ارزان‌تر هستند اما عمر و دوام کمتری دارند. این در حالی است که قالب‌های فلزی یا پلاستیکی اگرچه هزینه اولیه بیشتری دارند، اما به دلیل قابلیت استفاده مجدد، در پروژه‌های بزرگ مقرون‌به‌صرفه‌تر می‌شوند.

ابعاد تیر و حجم بتن‌ریزی نیز نقش تعیین‌کننده‌ای دارند؛ زیرا هرچه تیر بزرگ‌تر و حجم بتن بیشتر باشد، میزان قالب، مصالح و نیروی کار مورد نیاز افزایش می‌یابد. علاوه بر این، مدت زمان اجرای پروژه و نیاز به تجهیزات ویژه مانند جک‌های تنظیم ارتفاع یا سیستم‌های قالب‌بندی خاص می‌تواند هزینه‌ها را بالا ببرد و باید در برآورد نهایی مدنظر قرار گیرد.

تضمین کیفیت و دقت در قالب‌بندی تیر بتنی با سازه گستر مدحت

وقتی صحبت از قالب‌بندی تیر بتنی می‌شود، کیفیت تجهیزات و دقت اجرا، خط مرزی بین یک سازه معمولی و یک سازه ماندگار است. شركة سازه گستر مدحت با سال‌ها تجربه و حضور پررنگ در پروژه‌های بزرگ عمرانی، نه تنها تأمین‌کننده قالب و ملزومات قالب‌بندی است، بلکه شریک مطمئن شما در مسیر ساخت‌وساز به حساب می‌آید. در کارگاه‌های این مجموعه، هر قطعه با دقت میلی‌متری و از بهترین مواد اولیه ساخته می‌شود تا در برابر فشار بتن، تغییرات دما و استفاده مکرر، عملکردی بی‌نقص داشته باشد.

انتخاب سازه گستر مدحت یعنی داشتن قالب‌هایی که نصبشان آسان است، نتیجه‌ای دقیق به شما می‌دهند و خیال شما را از دوام و ایمنی سازه راحت می‌کنند. اگر می‌خواهید تیرهای بتنی پروژه‌تان صاف، محکم و بدون نقص اجرا شوند، همین امروز با کارشناسان ما تماس بگیرید و از مشاوره رایگان و تجهیزات حرفه‌ای بهره‌مند شوید. آینده سازه شما از همین انتخاب شروع می‌شود.
